| HT77231/HT77221/HT77211 4.0V-30V輸入，3.5A/2A/1.2A同步降壓變換器 |
|
|
| 文章來源：永阜康科技 更新時間：2024/4/18 17:55:00 |
在線咨詢： |
| |
|
HT77231/HT77221/HT77211是一款 3.5A/2A/1.2A 降壓轉換器，具有最少的外部元件和低關斷電流。
該器件具有快速瞬態響應的特點，輸出電容器采用低 ESR （聚合物） 或超低 ESR（陶瓷），無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。

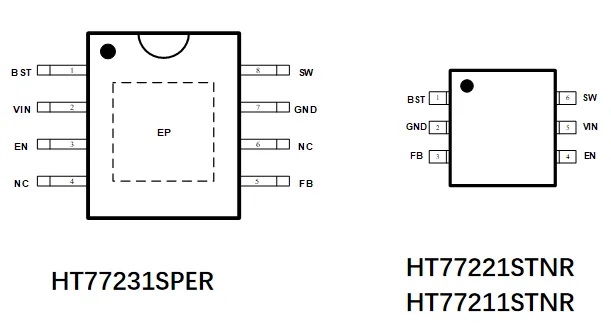

HT77231 采用ESOP8 封裝。
HT77221/HT77211則采用SOT23-6封裝，兼容HT771219。
・5V, 12V或24V電源軌 ・電視
・嵌入式系統 ・ 機頂盒
・消費電子 ・工業電子

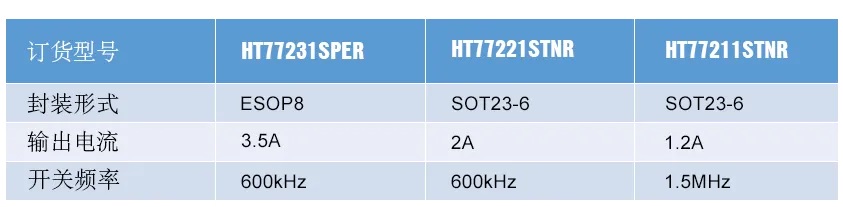

・3.5A (HT77231) /2A (HT77221) /1.2A (HT77211) 降壓，內置100mΩ和60mΩ功率管
・于快速瞬態響應，外部元器件少
・輸入電壓范圍：4.0V~30V
・輸出電壓范圍：0.6V~13V
・脈沖跳躍模式使得輕載下高效率
・600kHz (HT77231,HT77221)or 1.5MHz (HT77211)開關頻率
・關斷電流<=1uA (典型值)
・軟起動，輸出預先有電壓時有啟動延遲
・逐周期過流檢測限制
・打嗝模式過流關斷
・欠壓保護、過熱關斷保護，不鎖定可自動恢復
・具有使能pin
・無鉛封裝，ESOP8 / SOT23-6
EN使能腳，內置上拉電流源。將EN拉到閾值以下以關閉。將EN拉至閾值以上啟用。EN腳懸空啟用使能。
|
| |
|
|
|
|
|
| |
| |
| |
 |
