內部接線

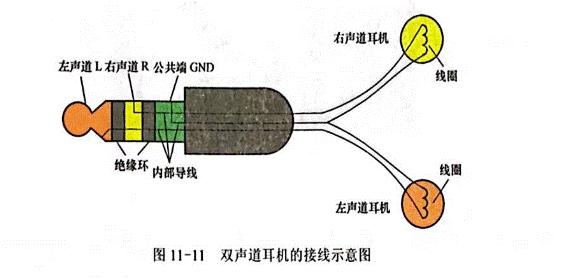

圖11—11所示是雙聲道耳機的接線示意圖，從圖中可以看出，耳機插頭有L、R、公共三個導電節，由兩個絕緣環隔開，三個導電節內部接出三根導線，一根導線引出后一分為二，三根導線變?yōu)樗母�后兩兩與左、右聲道耳機線圈連接。

用指針萬用表檢測雙聲道耳機

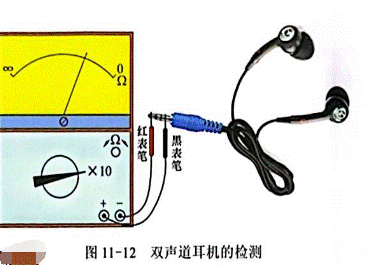

雙聲道耳機的檢測如圖11—12所示。

在檢測耳機時，萬用表選擇R×1或R×10擋，先將黑表筆接耳機插頭的公共導電節，紅表筆間斷接觸L導電節，聽左聲道耳機有無聲音，正常耳機有“嚓嚓”聲發出，紅、黑表筆接觸兩導環不動時，測得左聲道耳機線圈阻值應為幾歐姆到幾百歐姆不等，如圖11—12所示，如果阻值為0或無窮大，表明左聲道耳機線圈短路或開路。然后黑表筆不動，紅表筆間斷接 觸R導電節，檢測右聲道耳機是否正常。

用數字萬用表檢測雙聲道耳機

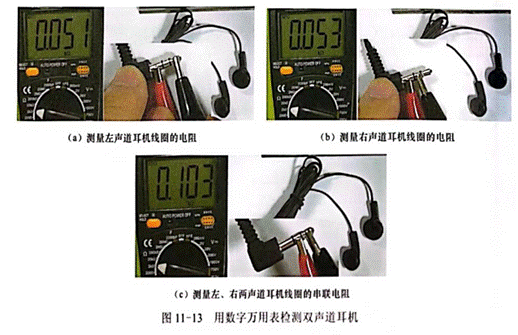

用數字萬用表檢測雙聲道耳機如圖11—13所示，萬用表選擇2k2擋，圖11—13（a）所示是測量左聲道耳機線圈的電阻，顯示電阻值為510（0.051kQ），圖11—13（b）所示是測量右聲道耳機線圈的電阻，顯示電阻值為532，圖11—13（c）所示是測量左、右兩聲道耳機線圈的串聯電阻，顯示電阻值為1032。
