用BUCK降壓電路簡單實現一個可靠的負電源？
文章來源：永阜康科技 更新時間：2024/6/17 13:47:00
在線咨詢：
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


在對信號線性度放大要求非常高的應用需要使用雙電源運放，比如高精度測量?jī)x器、儀表等；那么就需要給雙電源運放提供正負電源。
我們常用的BUCK降壓電路能得到正電壓，如圖1所示。

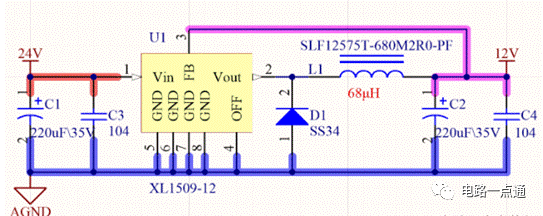

圖1：BUCK降壓電路正電壓輸出

其實BUCK降壓電路在不改變?cè)骷䥇?shù)的情況下能變換得到與正電壓相同輸出能力的負電壓，如圖2所示；其工作原理和正電壓輸出是一樣的，得到的電源質量也很高。

圖2：BUCK降壓電路負電壓輸出

以上兩個電路圖的元器件型號都是正確的，可以直接使用。

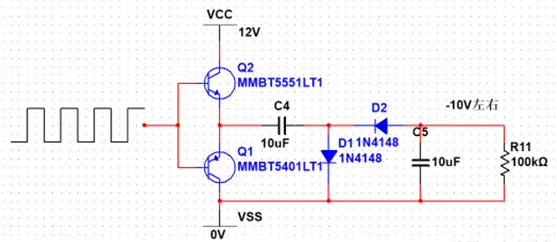

另外由電容、二極管和振蕩器組成的負壓電荷泵也能實現負電壓，由于二極管的存在會損失一部分壓降，容易受負載影響且紋波較大，輸出能力有限，對電源質量要求高的建議不要使用。
