什么是閾值、上拉電阻和下拉電阻、負載電流？看詳解
文章來源：永阜康科技 更新時間：2024/7/29 10:00:00
在線咨詢：
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


Q什么是閾值？

A主要是在數字電路中，作為區分“0（Low）”和“1（High）”的邊界的電壓。


在IC的輸入端，如果施加高于閾值的電壓，則識別為“高（High）”，如果電壓低于閾值，則識別為“低（Low）”。


另外，如果施加閾值附近的電壓，由于IC偏差和施加電壓的變動等原因，可能會變成不知道是“High”還是“Low”的不穩定狀態，IC可能會誤工作。因此，在IC的輸入端子中，一般將“高電壓”、“低電壓”的規格指定為遠離實際閾值的電壓。


Q什么是高壓、低壓？

A所謂High電壓(高電平)是指輸入電壓達到該值以上時識別為高（High）電壓。


相反，Low電壓(低電平)是指輸入電壓低于該值時識別為低（Low）電壓。



在實際的產品中是如何規定的，請看電壓穩壓器的CE端子的High電壓、Low電壓。

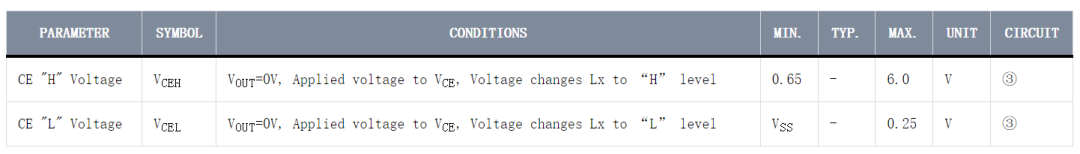

DC/DC轉換器（XC9236）：電氣特性


（單擊放大查看）


上述產品紅框中信息表示

CE功能High電壓：0.65V~6.0V時必須識別為High

CE功能Low電壓：Vss（0V）~0.25V時必須識別為Low

反之，當外加電壓在0.25V和0.65V之間時，無法知道CE功能是High還是Low。為了使輸入電壓確實處于High/Low狀態，重要的是將輸入電壓設計在High/Low電壓范圍內。

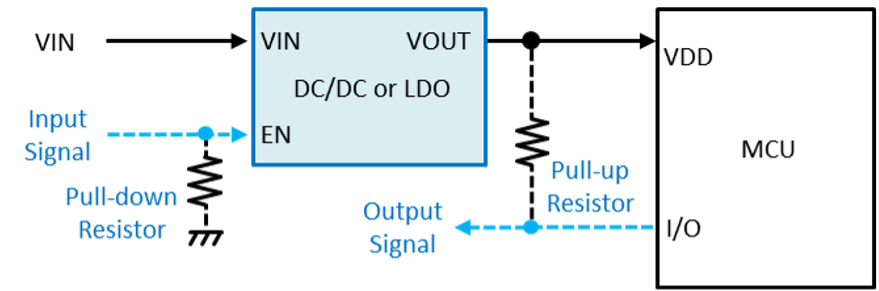

Q什么是上拉電阻和下拉電阻，什么是不穩定狀態？

A上拉電阻、下拉電阻是為了防止輸入端子、輸出端子不穩定狀態的電阻。



輸入端子在OPEN狀態及連接高阻抗時為不穩定狀態。


如果存在上拉電阻、下拉電阻，即使處于OPEN狀態，也可以將輸入或輸出端子的狀態設為高電平或低電平狀態。



輸出端子在低輸入電壓，且IC不能正常工作的范圍內，輸出電壓不知道是高電平還是低電平，為不穩定狀態。



輸出信號處于不穩定狀態時，輸出信號會導致后級設備處于無意圖狀態，導致消耗電流增加或誤工作等。因此，必須在設計上確保設計為高電平或低電平信號，防止設備意外運行。



另外，在不穩定狀態下，由于IC的泄漏電流、外部噪聲等原因，無法知道電壓會是多少。


因此，即使是同一個電路，也可能因周圍環境、IC、元件差異而處于不同的狀態。



Q什么是負載電流？

A負載電流是指提供給與作為負載的后級設備和輸出線連接的輸出電容的電流。



從電源IC來看，由于電源IC的輸出側連接有負載設備，因此對電源IC來說是負載電流。



另外，有時也會稱為輸出電流（IOUT）等，而不是負載電流。
