致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美（onsemi）NCP1680和NCP1345等芯片的240W USB PD充電器方案。
圖示1-大聯大世平基于onsemi產品的240W USB PD充電器方案的展示板圖
USB PD3.1協議的推出是快充領域的一項重大創新，其突破性地引入擴展功率范圍（EPR），新增28V、36V、48V三個電壓等級，并分別對應5A電流，將最大輸出功率提升至240W，這一升級預示著快充技術將不再僅局限于傳統手機、電腦等消費電子產品，而是向家電、服務器以及各類高功率電器設備全面滲透，從而開啟一個萬物皆可快充的新時代。為應對USB PD3.1快充需求，大聯大世平基于onsemi NCP1680和NCP1345芯片推出240W USB PD充電器方案。該方案采用圖騰柱PFC+2SW準諧振反激式拓樸，具有多種保護功能，能夠提供出色的能效比和安全性。

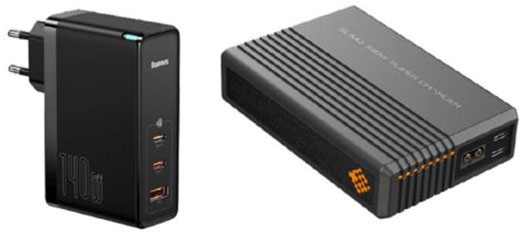

圖示2-大聯大世平基于onsemi產品的240W USB PD充電器方案的場景應用圖
NCP1680是一個CrM PFC控制器IC，用于驅動無橋圖騰柱PFC拓撲結構。無橋圖騰柱PFC是一種功率因數校正結構，包括一個以PWM開關頻率驅動的快速開關橋臂和一個以AC線頻率工作的第二橋臂。這種拓撲結構消除了傳統PFC電路輸入端存在的二極管橋，使功率級的效率得到顯著提高。
NCP1345是一款高度集成的準諧振反激式控制器，適用于設計高性能離線USB PD和USB Type-C電源轉換器。NCP1345實現了雙引腳VCC結構，可直接連接到輔助繞組，從而簡化VCC管理，同時減少零件數量并提高性能。此外，該產品還具有基于一次側的輸出限制電路，以確保無論輸出電壓或輸出功率在任何情況時，都能保持恒定的輸出電流限制。

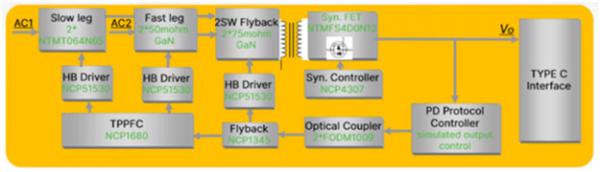

圖示3-大聯大世平基于onsemi產品的240W USB PD充電器方案的方塊圖
除此之外，此方案還搭載onsemi旗下同步整流控制器NCP4307和氮化鎵FET等產品，以達到最佳的效率表現。憑借大聯大的前沿技術和onsemi的先進器件，此方案不僅能夠加快USB PD3.1充電器的產品設計，更推動了整個快充生態鏈的升級與發展。
核心技術優勢：
• 圖騰柱PFC+ 2SW準諧振反激式拓撲；
• 使用GaN FET進行高頻操作，圖騰柱PFC為50mohm，反激式為75mohm；
• 漣波&雜訊：<150mV @5V~12V和<230mV @15V~48V；
• 平均效率：115VAC & 230VAC和48V時，為94.75% & 95.43%；
• 滿載效率：115VAC & 230VAC和48V/5A時，為95.12% & 96.17%；
• 通過初級控制實現精確輸出過電壓保護；
• 精確的初級恒流控制和過電流保護；
• 短路保護和開環保護。
方案規格：
• 交流輸入90V至264V；
• 支持PD3.1多路輸出的模擬電路；
• 子卡界面相容48V PD3.1協定；
• 輸出電壓和電流5V、9V、12V、15V、20V、28V、36V、48V和5A；
• 最大輸出功率：240W；
• 低待機功耗：通用<120mW；
• 采用2層PCB，名片尺寸大小；
• PCBA尺寸：89mm×51mm×21.5mm；
• 功率密度：40W/in³。 |
