在音頻系統設計中，接口選擇與設計不僅決定了數據傳輸?shù)馁|(zhì)量，還對整個系統的穩定性和性能有著至關重要的影響。從I2S到TDM，再到PDM，不同的音頻接口各有特點，適用于不同的場景。今天，我們將結合實際設計經驗，深入解析這些接口的設計要點，幫助你在硬件開發中更好地優化音頻傳輸。
一、常見音頻接口與使用場景
在數字音頻系統中，I2S、PCM（TDM）、PDM等接口是最常見的傳輸標準，廣泛應用于各類音頻設備。簡單來說：
- I2S 和 PCM（TDM）：傳輸?shù)氖?/span>PCM編碼格式的音頻數據，主要用于音頻編解碼器（CODEC）與主控制器之間的音頻數據傳輸。
- PDM接口：傳輸PDM編碼格式的音頻數據，常用于數字麥克風，尤其適合對空間有嚴格要求的設備，如手機和平板。
二、I2S接口：經典且實用
2.1 I2S是什么？
I2S（Inter-IC Sound）接口是飛利浦公司為數字音頻設備之間傳輸音頻數據而提出的標準。它主要用于主控芯片與音頻編解碼器之間的數據傳輸。在很多音頻產品中，I2S已經成為標配，比如耳機、藍牙音箱、數字音頻播放器等。

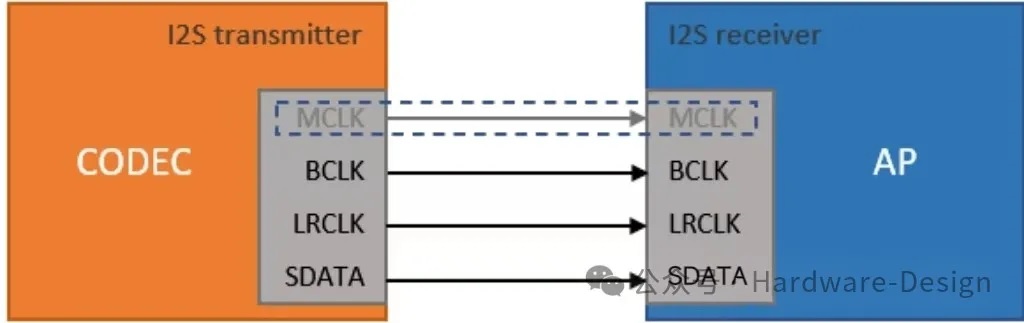

- CK（位時鐘，BCLK）：同步每一位音頻數據。對于立體聲雙聲道的音頻，SCK頻率 = 2 × 采樣率 × 采樣位數。
- WS（字段選擇信號，LRCK）：用于切換左右聲道。WS = 1表示左聲道，WS = 0表示右聲道。
- SD（串行數據信號）：傳輸實際的音頻數據。如果系統同時支持錄音和放音，則需兩根數據線，分別傳輸錄音（ADCDAT）和放音（DACDAT）數據。
有時還會引入一個MCLK（主時鐘）信號，通常為采樣率的256或384倍，用于更好地同步音頻編解碼器和主控芯片。
2.2 I2S的實際應用
I2S廣泛應用于小型音頻設備中，比如耳機、音箱等。我們?cè)谠O(shè)計一個藍牙音箱時，使用I2S接口將藍牙模塊與DAC相連，實現了高質量的立體聲音頻傳輸。設計中，I2S接口不但簡潔，而且能確保音頻傳輸?shù)姆�(wěn)定性和同步性，尤其適合高保真音頻應用。
2.3 I2S的時序格式
根據數據的對齊方式，I2S有兩種常見的時序格式：
- 左對齊（Left Justified）：MSB在LRCK邊沿后的第一個BCLK上升沿傳輸。
- 右對齊（Right Justified）：LSB緊跟LRCK上升沿傳輸，Sony音頻設備常用。
三、PCM（TDM）接口：高效的多通道傳輸
3.1 PCM接口是什么？
PCM（脈沖編碼調制）接口是另一種常見的音頻傳輸標準，類似于I2S，但它更適合語音數據的傳輸。PCM接口通常用于處理器與通信MODEM之間的雙向語音傳輸，比如手機打電話時的音頻數據。

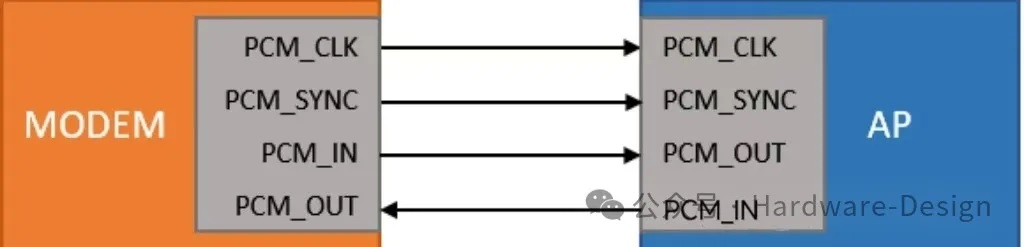

3.2 PCM接口的組成
- PCM_CLK：數據時鐘信號。
- PCM_SYNC：幀同步信號，用于指示數據傳輸?shù)拈_始。
- PCM_OUT：發送音頻數據。
3.3 TDM與PCM的關系
TDM（時分多路復用）是一種在PCM基礎上擴展出的多通道傳輸技術。通過TDM，單條數據線可在不同時間片內傳輸多個音頻通道的數據。TDM接口常用于需要高效傳輸多路音頻的系統，如混音器、汽車音響等。根據同步信號和數據的相對位置，TDM分為模式A和模式B：
- 模式A：數據在FSYNC有效后，BCLK的第二個上升沿有效。
- 模式B：數據在FSYNC有效后，BCLK的第一個上升沿有效。
四、PDM接口：麥克風領域的主力
4.1 PDM接口是什么？

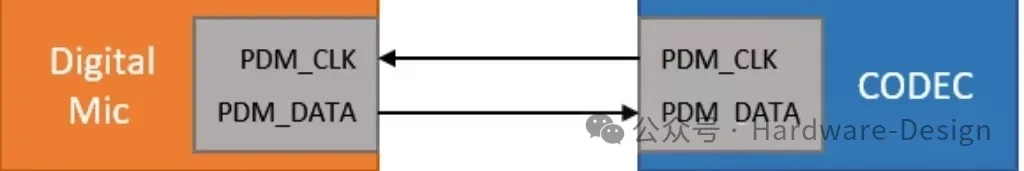

PDM（脈沖密度調制）接口通常用于麥克風錄音，它的信號線極為簡潔，僅需要兩根：
PDM接口在數字麥克風領域有著廣泛的應用，尤其是在手機、平板等對空間要求嚴格的設備中。它通過簡單的線路設計即可實現高效的音頻傳輸，是現代便攜設備中不可或缺的接口之一。
4.2 PDM的實際應用
我們?cè)谠O(shè)計多麥克風的設備時，經常使用PDM接口。例如，在某款智能手機中，多個麥克風通過PDM連接到音頻處理單元，利用這種簡潔的傳輸方式有效節省了設備內部空間。
五、音頻接口PCB設計的經驗分享
設計音頻接口時，PCB布局和布線對信號質量至關重要。以下是我們總結的幾條經驗，希望對你的設計有所幫助。
5.1 時鐘同步：確保信號一致性
時鐘信號是音頻傳輸?shù)暮诵模瑫r(shí)鐘同步不良會導致音頻信號失真或丟失。我們建議：
- 等長布線：確保時鐘線與數據線長度一致，避免信號傳輸中的延時差異。
- 時鐘線隔離設計：時鐘線應遠離其他高頻信號線，以減少干擾。
5.2 數據時序：避免信號失真
音頻數據的時序控制需要精確，特別是在TDM和PDM接口中，任何微小的時序誤差都會導致信號失真。設計時應注意：
- 減少過孔與轉角：布線盡量平直，減少信號損耗。
5.3 抗干擾：提升音頻系統的可靠性
為了保證音質的純凈，抗干擾設計非常重要。我們建議使用：
- 差分信號布線：尤其是I2S和TDM接口中，差分布線可以有效減少共模噪聲，提升抗干擾能力。
- 獨立電源平面：將音頻系統的電源與其他電路分開，減少電源噪聲的影響。
六、總結與建議
不同音頻接口各有其特點，選擇合適的接口需要根據具體的應用場景。對于簡單的雙聲道音頻系統，I2S是理想的選擇；對于多通道音頻傳輸，TDM的效率更高；而在麥克風等設備中，PDM以其簡潔的設計脫穎而出。在PCB設計時，特別要關注時鐘同步、數據時序控制和抗干擾設計，以確保音頻系統的穩定性和高保真音質。希望這篇經驗分享能夠?yàn)槟闾峁┯袃r(jià)值的參考，讓你在音頻設計中少走彎路，做出更優質的產品。 |
| |
|
|
|
|
|
| |
| |
| |
 |
