60V單芯片Boost 4A負載電流同步升壓轉換器，支持200W超高功率密度，引領電源管理新方向
文章來源：永阜康科技 更新時間：2025/4/3 12:03:00
在線咨詢：
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695

在當今科技飛速發展的時代，電力已成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠帧o論是家庭、商業還是工業領域，穩定的電力供應都是確保生活質量和工作效率的關鍵。為了滿足市場對高效、可靠電源解決方案的需求，元芯半導體（Primechip Semiconductor）今日宣布正式推出其最新研發的YX21652 60V單芯片Boost 4A負載電流同步升壓轉換器。


單芯片高度集成，高功率密度卓越性能

YX21652 是一款全集成MOS的高效同步升壓轉換器，其輸出電壓范圍可達6V至60V，最大輸出電流可達4A，最高效率可達97%。得益于MOS管全集成化設計，YX21652大幅簡化了轉換器的外圍電路，使得整板體積更小，功率密度更高，系統成本進一步降低。


YX21652產品介紹


YX21652應用框圖如下圖所示

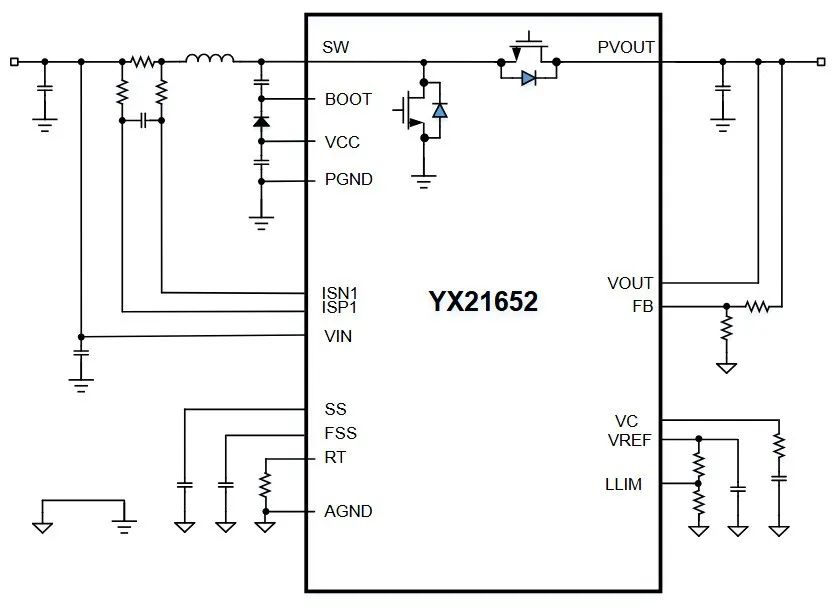

圖1 YX21652應用框圖

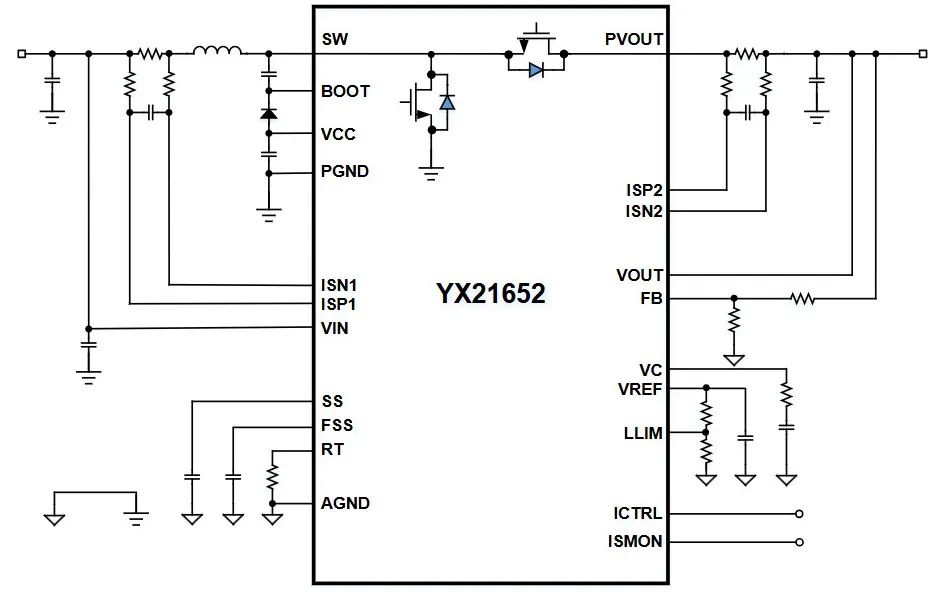

圖2 YX21652應用框圖 （帶輸出恒流調節和監測）調光

產品特點

豐富功能，靈活應用

YX21652具備一系列豐富的產品特點，使其在各種應用場景中都能表現出色：


2265在MPPT充電中的


  • MOSFET全集成

  • 最大輸出電流可達4A

  • 效率高達96%

  • 寬輸入電壓，4V至60V

  • 寬輸出電壓，6V至60V

  • 超寬開關頻率：50kHz至3MHz

  • 可調節的輸出電流限制

  • 通過ISMON進行負載電流監測

  • 支持CC/CV輸出

  • 死區時間可調（40ns/80ns）

  • 抖頻以及頻率擴展（FSS），EMI效果好

  • 集成高精度電壓源（1.8V±1%）

  • 輸出狀態良好的監測功能
    YX21652應用場景



單芯片大功率Boost廣泛的應用場景，無限可能



YX21652應用場景非常廣泛，包括但不限于：

（1）Boost類電源：適用于各種需要升壓轉換的電源系統

（2）消費類電子：如移動電源、智能手機、平板電腦、筆記本電腦等

（3）工業類設備：如工業控制設備、自動化設備、小型儲能設備等

（4）汽車類:如汽車電子設備、車載充電器等

應用板展示—高性能與高集成度的完美結合


基于YX21652設計的DEMO板，憑借MOS管全集成化設計展現了卓越的性能和高效的轉換效率。該DEMO板不僅體積小巧，功率密度高，而且系統成本低，穩定性和可靠性高，是電源管理領域的又一力作。

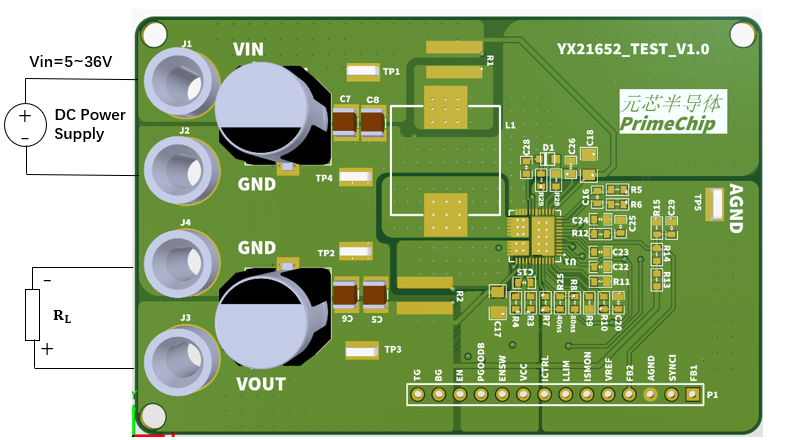

圖3  YX21652 DEMO板

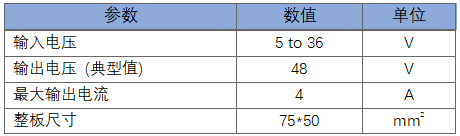

表1  YX21652 DEMO 板參數



圖片

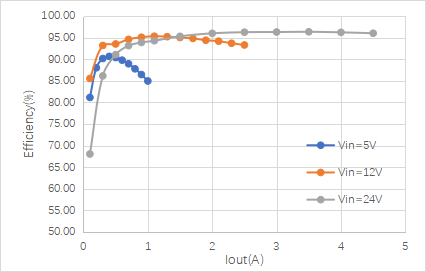

圖4 YX21652效率曲線

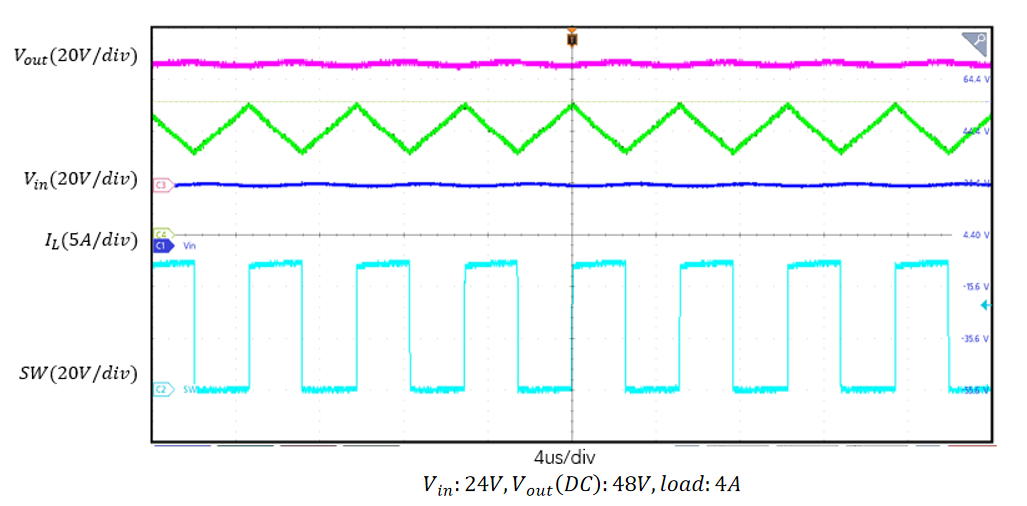

圖5 YX21652穩態波形圖

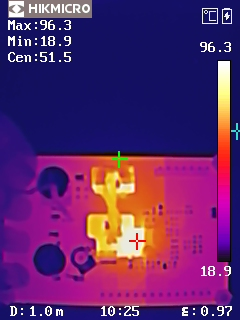

圖6 熱成像圖(VIN=12V, VOUT=48V, IOUT=2A)

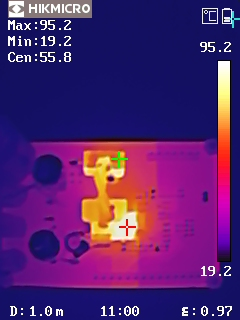

圖7 熱成像圖(VIN=24V, VOUT=48V, IOUT=4A)




從熱成像圖可以看出，DEMO板在高負載條件下，溫度分布均勻，沒有局部過熱現象。在VIN=12V, VOUT=48V, IOUT=2A的條件下，最高溫度點為96.3℃，在VIN=24V, VOUT=48V, IOUT=4A的條件下，最高溫度點為95.2℃。

YX21652 DEMO板在高負載條件下表現出色的熱性能，確保了系統的穩定性和可靠性。這使得DEMO板在各種應用場景中都能保持高效運行，滿足用戶對高性能電源管理芯片的需求。
