重磅“芯”品 : 3V-100V寬輸入電壓范圍、6W、高輸出電壓精度、高可靠性隔離電源芯片YX5321系列
文章來源:永阜康科技 更新時間:2025/4/23 11:23:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695

隔離電源因其抗干擾性好,升降壓轉換更加靈活,容易實現多路輸出以及安全性高等優點,被廣泛應用于工業,消費以及汽車等領域。


其中PSR反激變換器因其優異的整體成本優勢,極少的外圍器件而得到了廣泛的應用,但其電壓準確度一直是一個難點,限制其在MCU,CAN通信,隔離驅動等電壓要求較高場合的應用。


為此,元芯半導體推出了高準確度PSR變換器YX530x和532x產品系列,在3-100V寬輸入電壓范圍內,幫助客戶在工業電源模塊,儲能電池系統BMS,光伏優化器/逆變器, 以及汽車OBC,DC/DC系列等眾多應用中實現優異的輸出電壓準確度控制,優化整體系統性能。

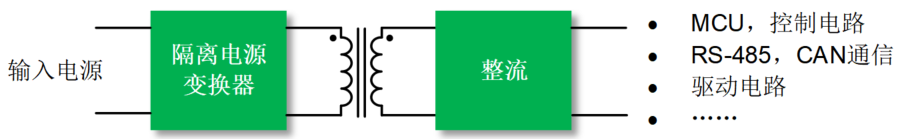

隔離電源應用場景

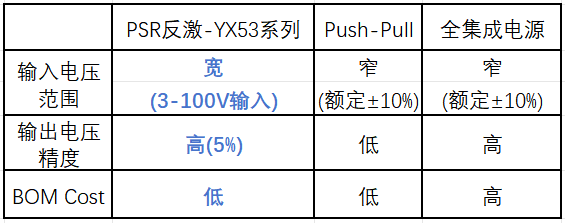

隔離電源方案對比



YX5321產品介紹


YX5321 PSR控制芯片支持高達100V輸入范圍,集成200V功率開關管,最大電流支持2A。集成的原邊控制保證輸出電壓高準確度,且只需要一顆電阻設置輸出電壓,大大簡化了外圍電路,增加了可靠性。同時軟啟動,輸出短路保護,OTP等功能保證整個電源安全地運行。





調光
產品特點


  • 寬輸入電壓范圍VIN: 3V to 100V

  • 集成200V/2A功率管

  • 峰值電流可設置,優化變壓器設計

  • 極簡BOM,單電阻設置輸出電壓

  • 高精度輸出電壓控制<5%

  • 高效的臨界工作模式和DCM模式無縫切換

  • 低至~0.5%最小負載

  • 輸入啟動電壓可配置

  • 輸出短路保護,內部OTP保護

  • SOP8封裝




典型應用測試結果

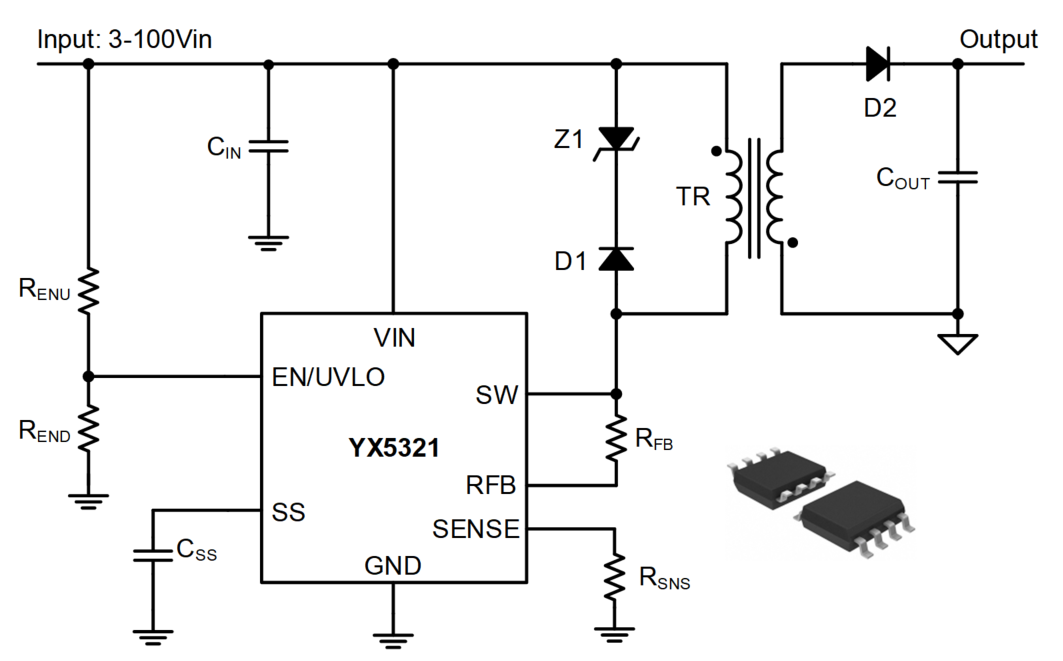

典型應用

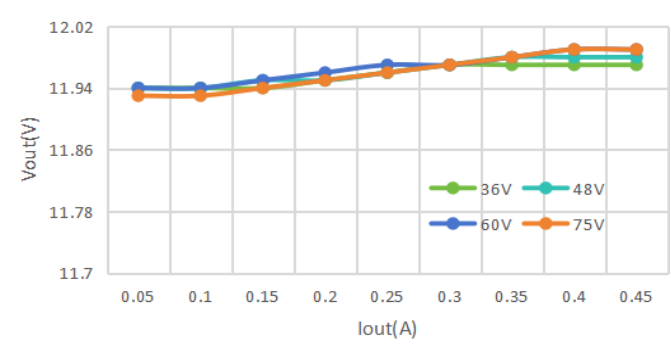

優異的負載/線性調整率(Input:36~75V;  Output:12V)


(a)負載調整率(<1%)

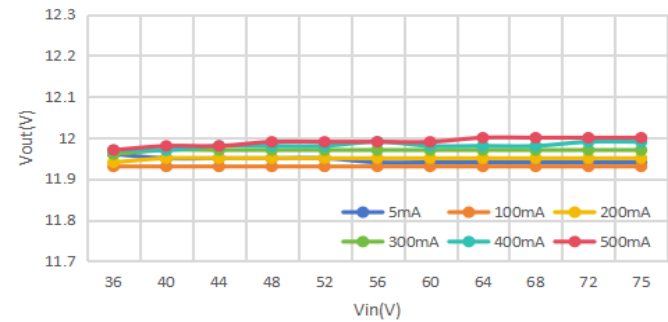

(b)線性調整率(<1%)

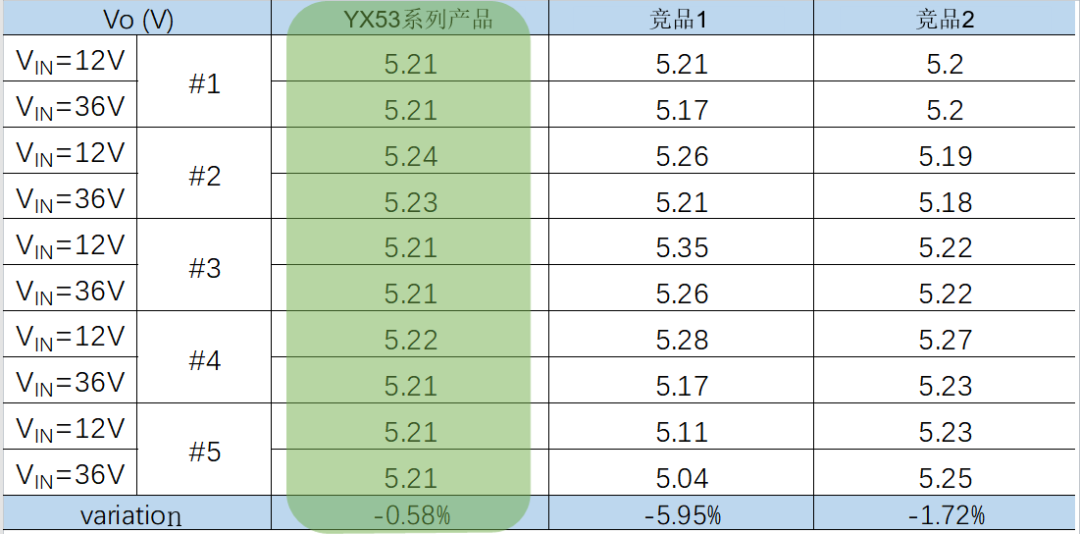

高精度輸出電壓控制


瞬態響應測試

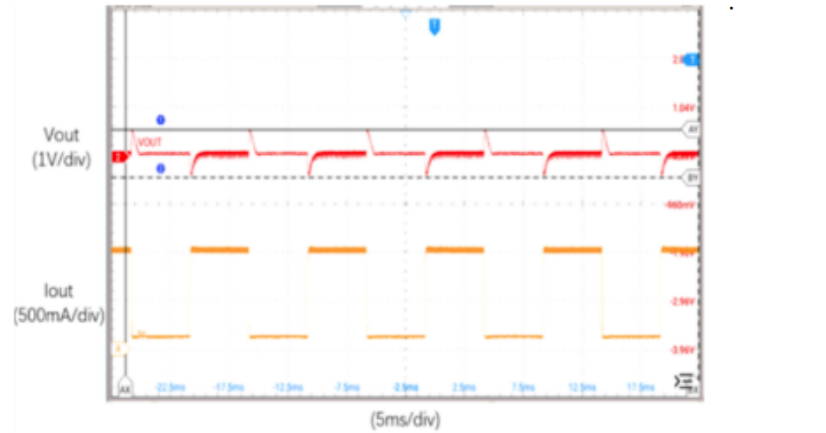

 (a)負載跳變(10mA-700mA)

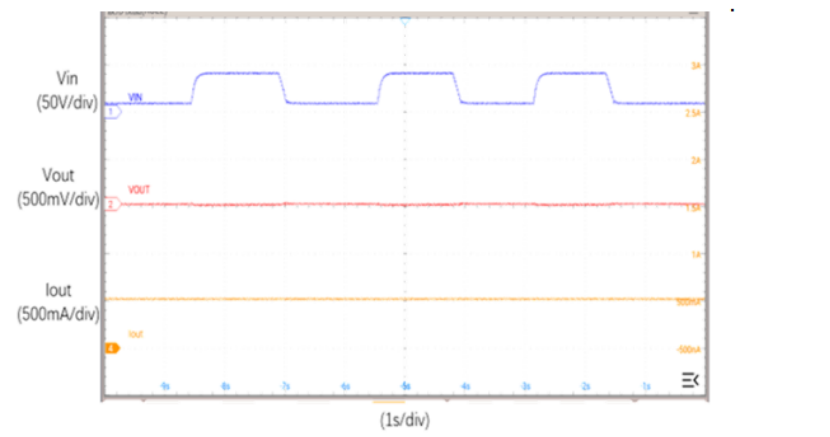

 ( b)輸入電壓跳變(10V-42V)

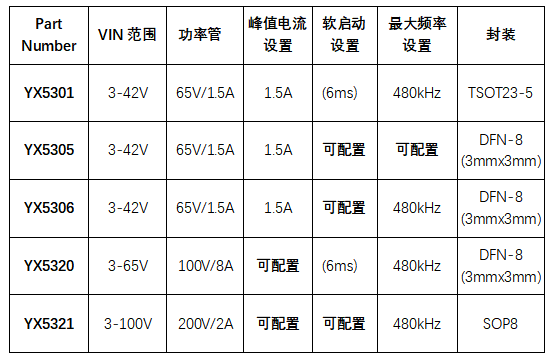

產品系列選型參考

YX5321系列包括不同輸入電壓,以及集成不同導通電阻的功率管,以滿足客戶不同功率等級需求,為各個應用場景提供最優解決方案。

隔離DC/DC轉換器(內部集成FET)
