產品概述
ET81313是一款高度集成、寬輸入電壓、3A輸出同步降壓轉換器。該器件經過優化，可實現最少的外部組件數量，并且優化了低待機電流。此轉換器采用自適應恒定導通時間（ACOT）結構，提供快速瞬態響應。它還支持低等效串聯電阻（ESR）輸出電容器和超低ESR陶瓷電容器，無需外部補償組件。在輕載運行期間，ET81313以脈沖頻率調制（PFM）模式工作，保持高效率。
ET81313的輸入電壓范圍為4.5V到17V，輸出可調范圍為0.6V到7V，可以廣泛應用于12V輸入電源供電的場景。另外該器件還具有限流保護、短路打嗝保護、過溫保護等等保護機制，能夠?yàn)橄到y(tǒng)提供全方位的保護。
ET81313采用了SOT563形式的小封裝，配合高度集成的內部電路以及簡單的外部器件，能夠以更小的應用面積去布局。
產品特性

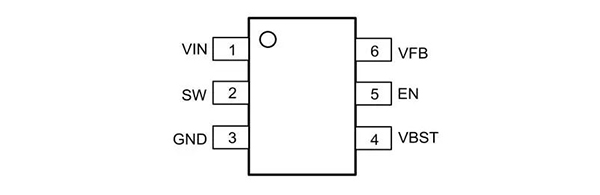

管腳定義

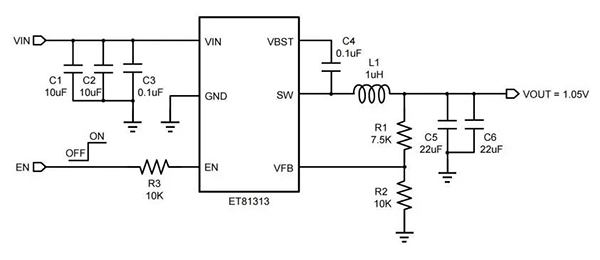

典型應用
|
