概要
CS83826C是一款適用于單節鋰電池應用,固定增益，帶兩種防破音,AB/D切換,靜音功能，內置BOOST升壓模塊的R類立體聲音頻功率放大器。
在單節鋰電池供電的情況下，CS83826C可以驅動低至4Ω的負載,最大輸出2×8W@10%的恒定功率.CS83826C自帶3個自適應升壓點，可以根據輸入的音頻信號大小，自動選擇其升壓點，使得功放系統盡可能的提升效率，延長功放的播放時間。AB/D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了更為極致的功率輸出.
CS83826C的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS83826C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾。
CS83826C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS838826C提供了纖小的的TSSOP20-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊升壓至8V,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN=4.2V
RL=4 Ω+22uH 2×8W（D MODE NCN OFF）
PO at 1% THD+N, VIN=3.5V
RL=4 Ω+22uH 2×6.4W（D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到5.5V
3個自適應升壓點，提升功放效率，延長播放時間
默認50倍增益，集成10K輸入電阻，500K反饋電阻
內置兩種防破音模式
無需濾波的CLASS-D結構
最高85%的效率（Vbat=4.2V@PO=2×5W）
高電源抑制比（PSRR），在217Hz下為70dB
啟動時間（220ms）
靜態電流（30mA）；
低關斷電流（10μA）
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱、拉桿音箱等。

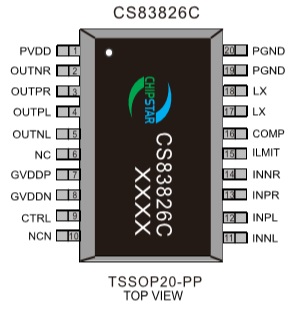

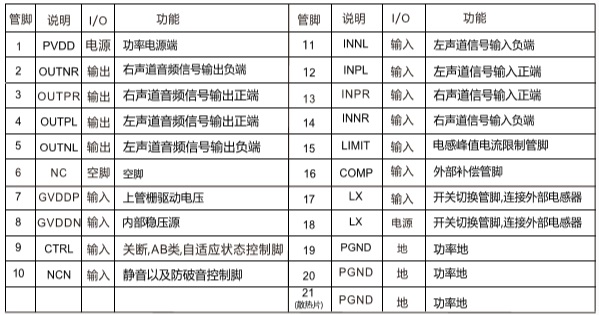

管腳排列及定義

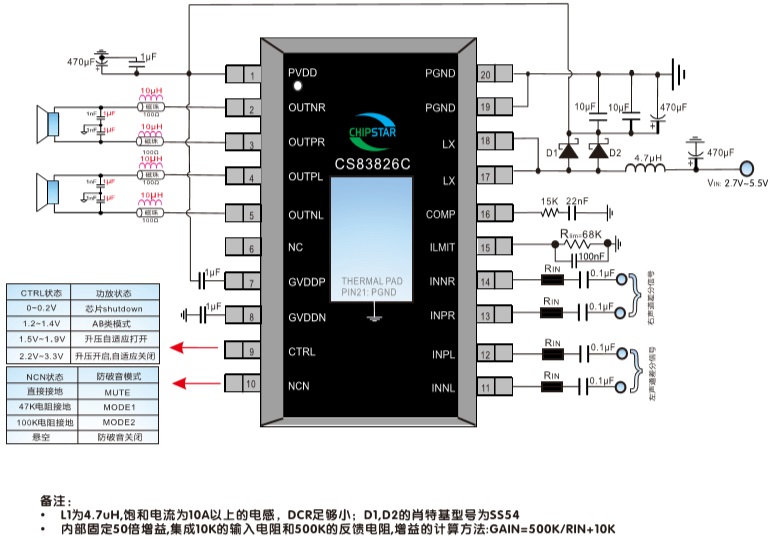

典型應用圖
