YDA145/HT6845低EMI防削頂3.4W單聲道免濾波D類音頻功率放大器IC應用電路原理圖說明
文章來源: 更新時間:2010/9/5 15:22:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695


概述

  YDA145作為便攜機器用超小型D類放大器IC,是同類中最早的數字/模擬輸入2.1W放大器,搭載了高音質、高效率的無濾波器喇叭驅動電路純脈沖直接喇叭驅動電路,實現高水準的低失真率和低噪音性能。以前便攜機器用的D類放大器IC,以擴大聲音為目的,單聲道結構,為使鈴聲和MP3格式等的立體音樂數據再生,需要2個集成電路。同時由于電源電壓變化和喇叭反電動勢的影響,容易產生音質下降的問題,音樂播放的音質不好。
  YDA145
裝載的純脈沖直接喇叭驅動電路,能降低失真和噪音發生,直接驅動喇叭。與以前的便攜機器用D類放大器IC相比,抑制失真和噪音性能提高了一個等級。并且適合便攜機器上使用的小型喇叭的特性,實現驅動功能,電源效率與比以前的產品提高了10%以上,降低了電力的消耗。因有模擬信號輸入,可容易地與以前的模擬放大器進行置換。
  YDA145
的特征是non-clip輸出控制功能,它可以探測當有超載輸入信號時的輸出信號夾子,并自動抑制輸出信號夾子。而且非夾(non-clip)輸出控制功能可以適應由于電池供應電壓的降低而受影響的輸出夾子。這不同于傳統的AGC或者ALC電路。充放時間可以通過外部阻抗和電容來自由設定。
  獨立的左,右通道的電源關閉功能在待機狀態時為最小耗電。同時具備了作為揚聲器輸出終端的保護功能,超載保護功能,內部裝置的過熱保護功能,以及低供應電壓故障的防止功能。HT6845管教完全兼容YDA145,而且功率更大,電壓范圍更寬(工作電壓2.1V-6.5V)。

特點

・防削頂失真功能(Anti-Clipping Function, ACF)
・優異的全帶寬EMI抑制性能
・免濾波器數字調制,直接驅動揚聲器
・高輸出功率(WLCSP)
3.4 W×1ch (VDD=5.0V, RL=4Ω, THD+N=10%)
0.9 W×1ch (VDD=3.6V, RL=8Ω, THD+N=10%)
・高效率
91% (VDD=5.0V, RL=8Ω, Po=1W)
88% (VDD=3.6V, RL=8Ω, Po=600mW)
78% (VDD=3.6V, RL=8Ω, Po=100mW)
・低THD+N:0.03% (VDD=3.6V, RL=8Ω, Po=0.4W)
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・高信噪比SNR:94dB (VDD=3.6V, Av=18dB)
・低關斷電流:0.1μA
・內置18dB恒定增益
・過流保護功能
・過熱保護功能
・欠壓異常保護功能
・無鉛封裝,1.45mmx1.6mm WLCSP-9

應用

・手機,移動電話,掌上電腦PDAs
・導航儀GPS
・PMP/MP4播放器,便攜式游戲機
・數碼相框
・便攜式音箱

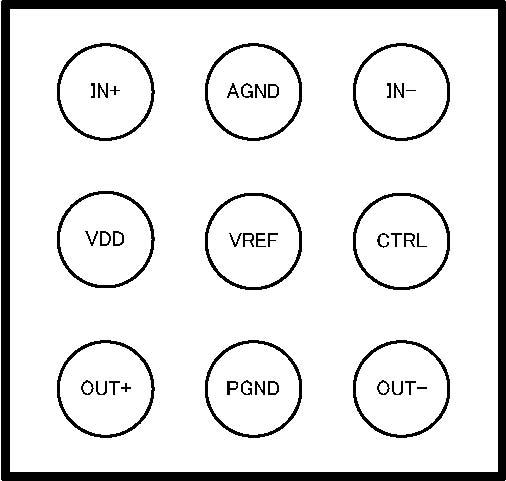

管教排列圖

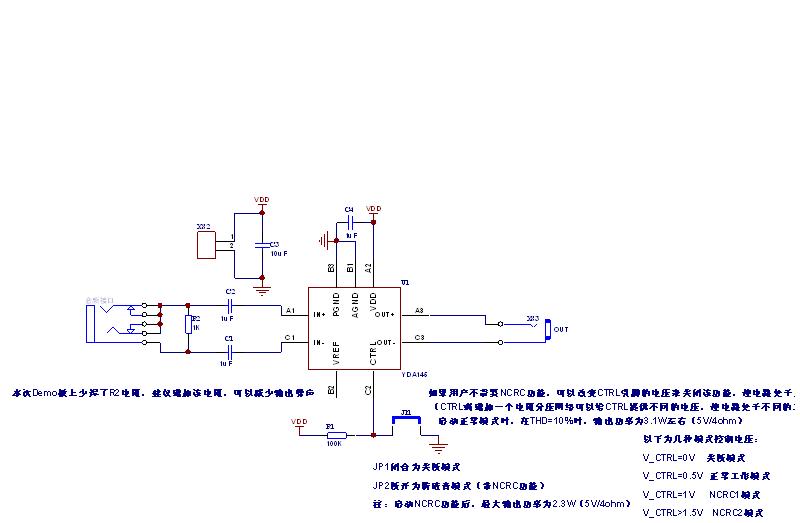

應用電路圖

關于YDA145/HT6845的non-clip防破音功能(抗削頂(ACF)功能)說明請查閱:http://www.wujiu5zhuce.cn/news_show_144920.htm

詳細的產品資料請查閱:http://www.wujiu5zhuce.cn/products_3555.htm
