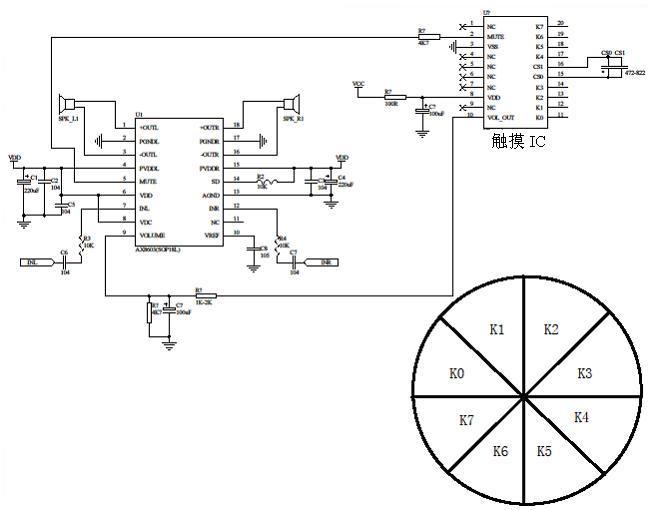

使用觸摸轉輪同步控制音量,可以讓用戶在享受美妙音樂的同時,提供極佳的真實觸感反饋及體驗。下圖為電路原理圖:

Explan:
一、供應觸摸IC的電壓必須穩定干凈;
二、CS電容為參考電容,需高精度、耐溫好;
電路原理說明:
1、3V-5.5V寬電壓工作;
2、觸摸靈敏度可通過外部元件自由調節;
3、透過絕緣外殼,用手指輕輕作順時針、逆時針旋轉即可實現音量的調大、調小;
4、在正常工作模式下,觸摸任意一個或者兩個感應盤并保持觸摸狀態2S以上即可進入MUTE模式;
5、在MUTE模式下,觸摸任意一個或者兩個感應盤并保持觸摸狀態2S以上即可退出MUTE模式;
6、在MUTE模式下,順時針或者逆時針旋轉操作也可退出MUTE模式;
7、音量調節幅度可根據要求而定、通常情況下:順時針旋轉2圈即可從最小音響調至最大音量,逆時針旋轉以此類推;
8、系統自帶呼吸燈控制功能,芯片初始上電時,呼吸燈由暗漸漸變亮,達到最亮狀態時則慢慢變暗,如此一直循環,將您的產品點綴的更加絢麗、奪目;
9、音頻放大電路采用帶DC音量控制的3W雙聲道D類功放IC AX8603 ,可以實現同步控制;
