| 東芝開發出散熱性能更強的低反向電流肖特基二極管 |
|
|
| 文章來源：永阜康科技 更新時間：2018/7/17 9:27:00 |
在線咨詢： |
| |
與傳統USC封裝相比，新封裝設計熱阻降低50%

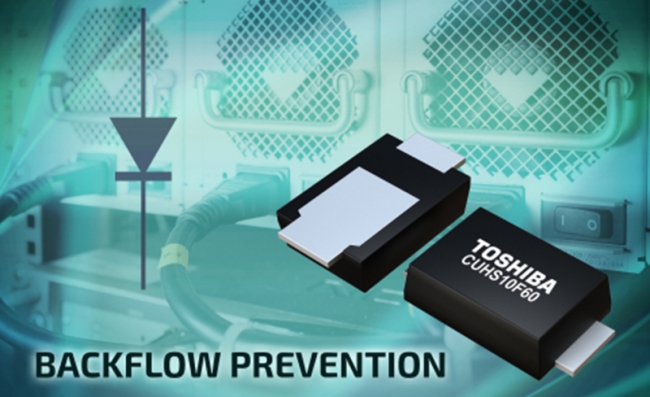

東芝電子元件及存儲裝置株式會社（“東芝”）宣布推出一款新型肖特基勢壘二極管產品“CUHS10F60”。該器件主要面向電源電路整流和回流預防等應用。量產和出貨即日啟動。
新的CUHS10F60在其新開發的US2H封裝中采用105°C/W[1]低熱阻，其封裝代碼為“SOD-323HE”。該封裝的熱阻較傳統USC封裝降低約50%，可實現更輕松的散熱設計。
此外，與該產品系列的其他產品相比，其性能也實現了進一步提升。與CUS04[2]肖特基二極管相比，最大反向電流降低約60%，降至40µA[3]。因此，使用該產品有助于降低目標應用的功耗。此外，其反向電壓已從40V提高至60V，使其與CUS10F40[4]相比擁有更大的應用范圍。
應用場合
特點
- 低正向電壓：VF=0.56V（典型值）@IF=1.0A
- 低反向電流：IR=40μA（最大值）@VR=60V
- 小型表面貼裝型封裝：利用US2H(SOD-323HE)封裝實現高密度安裝。
注：
[1] 安裝于FR4電路板（25.4mm × 25.4mm × 1.6mm，銅墊：645mm2）
[2] 絕對最大額定值：VRRM=60V，IF(AV)=0.7A
[3] 測試條件：反向電壓VR=60V
[4] 絕對最大額定值：VR=40V,IO=1.0A |
| |
|
|
|
|
|
| |
| |
| |
 |
