概述
HT97230為差分輸入、可直接輸出的線路驅動器/耳機放大器。5V供電時，器件為1kΩ負載提供3VRMS輸出驅動；3.3V供電時，為600Ω負載提供2VRMS輸出驅動。5V供電時，器件為32Ω耳機負載提供125mW驅動。IC具有6dB內部固定增益，也可利用外部電阻設置增益（目前僅提供外部電阻設置增益版本，其他版本需預定）。IC在整個音頻頻帶內提供優異的THD+N。
HT97230有兩個不同開啟時間(tON)版本，版本A、C和E的導通時間tON為5.5ms，用于耳機驅動；B和D則具有130ms的tON，用于機頂盒設計（目前僅提供A版本，其他版本需預定）。內部電荷泵對輸入電源反相，產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電，雙極性供電使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。ICSD開關時沒有咔嗒/噼噗聲。
HT97230具有3D環繞模式，能夠在立體聲耳機上創造3D環繞聲的感覺。HT97230還有具有低音增強模式，可依據耳機頻響特性，對某個頻段的低音進行不同程度的提升增強，達到低音增強的效果。HT97230提供無鉛無鹵QFN24L-PP封裝，提供QFN20L-PP封裝的定制需求。
特點
・3D 環繞可調
・低音增強可調
・耳機輸出無需隔直電容，節省空間和成本，并保證
完整低音
・卓越的低頻保真度
・業界首次消除開關SD 的click-pop 聲
・非凡的失真水平，THD+N 最低至0.001%
・出眾的噪聲信噪比，VN: 7uV, SNR：112dB
・支持全差分輸入和單端輸入
・輸出能力：125mW (fIN = 1kHz, VDD=5V,
RL=32Ω, THD+N=1%);
3Vrms (fIN = 1kHz, VDD=5V, RL=1kΩ,
THD+N<0.1%);
2Vrms (fIN = 1kHz, VDD=5V, RL=600Ω,
THD+N<0.1%);
・極度精簡外圍，QFN24L-PP 4mm*4mm 封裝
應用
・藍牙耳機 ・智能手機
・音響，DVD ・平板/筆記本電腦
・機頂盒 ・便攜式游戲機

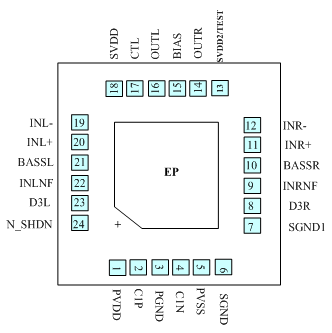

引腳排列

典型應用原理圖
