當前位置：首頁->產品展示->I/O擴展器IC->TCA9539/HTR3339( I/O口擴展芯片）

產品名稱：	TCA9539/HTR3339( I/O口擴展芯片）
封裝形式：	QFN-24L
兼容型號：	TCA9539
產品功能：	HTR3339是一款I(lǐng)2C和SMBus IO擴展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。
產品規格書下載：

在線客服：	張代明 3003290139 李湘寧 2850985550 姚紅霞 3003214837 13713728695

申請樣品：	申請樣品

詳細介紹

概述

HTR3339是一款I(lǐng)2C和SMBus IO擴展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。

通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出選擇、反極性等配置

所有配置為輸入的IO端口都會持續監控狀態變化， IO口的變化由INTN輸出指示。當IO狀態通過I2C接口被讀取時，INTN輸出被清除。 HTR3339具有RSTN引腳，其拉低時所有寄存器恢復到默認狀態。

HTR3339的IO內部沒有上拉電阻，因此當其配置為輸入且未使用時，需要外部的上下拉。

HTR3339具有4個器件地址。

HTR3339提供QFN4×4-24L封裝。

特點

・供電范圍：2.2V~5.5V

・支持LED驅動

・16個IO, 可任意置為獨立的輸入或輸出

・中斷功能，低電平有效

・標準I2C接口，8個I2C器件地址可選(HTR3339為4 個)

・支持反極性配置

・支持低功耗待機

・QFN4×4-24L，無鉛封裝

應用

・I2C總線控制的GPIO擴展應用

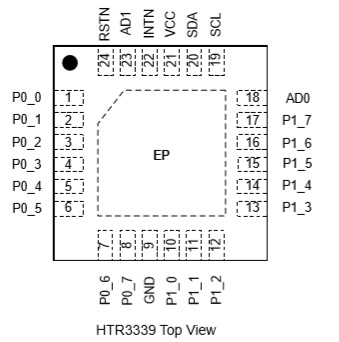

管腳排列及定義

典型應用原理圖
