概要
IU5516T是一款由基準電壓源、振蕩電路、比較器、PWM/PFM控制電路等構成的CMOS降壓DC/DC調整器。利用PWM/PFM自動切換控制電路達到可調占空比，具有全輸入電壓范圍（2.0V－5.5V）內的低紋波、高效率和大輸出電流等特點。當Vin-Vout(設置）<0.1V時，直至Vin小于設置的Vout值，此時IU5516T進入直通模式，Vout輸出值跟隨Vin值。
IU5516T內置功率MOSFET，使用過壓、過流、過熱、短路等諸多保護電路，在超過控制值時會自動斷開，以保護芯片。
IU5516T采用了纖小的DFN2*2_6L封裝，最低可達到小于3μA漏電，最適合在移動設備的電源內部使用。
特性
高效率：最大效率可達到95%
最大電流輸出能力：2A
低功耗，靜態電流小于：3μA
工作電壓范圍：2V-5.5V
基準電壓0.6V
輸出紋波：<+0.4%
低壓操作，100%占空比工作
當Vin-Vout(設置）<0.1V時，進入直通跟隨模式
PWM/PFM自動切換占空比自動可調以保持很大負載范圍內的高效率，低紋波
符合Rohs標準且無鹵素
DFN2*2_6L封裝
應用
低功耗攝像頭、智能門鎖、機器人、玩具等。

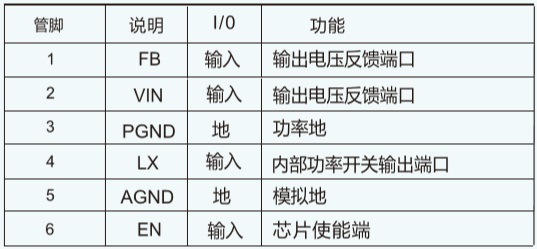

引腳排列以及定義

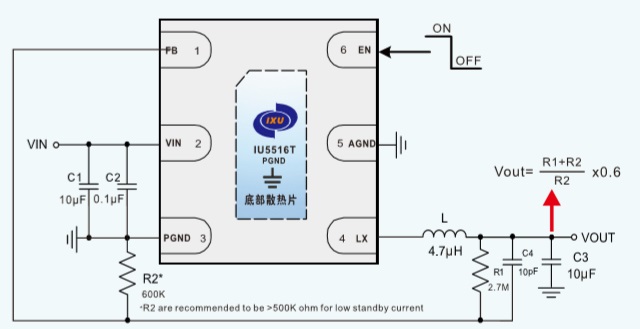

典型應用圖
