概要
IU5011S是一 款高效同步升壓轉換器，特點有：具有升壓跟隨輸入電壓功能，最低1.0V啟動，低至2µA的超低靜態電流。最高能夠輸出5V/0.7A的電流。
IU5011S還具有一個真正的關閉功能，在關閉和輸出短路情況下，斷開輸入和輸出。這省去了用外部MOSFET及其控制電路，以斷開輸入和輸出的需要，并提供了強大的過載保護。500KHz的開關頻率允許使用微型低剖面電感器和陶瓷電容器，從而最大限度地減少了解決方案的面積。內部同步MOSFET提供最高的效率和電流模式控制，內部補償，外部零件的數量減少到最小。有超低靜態功耗功能，IU5011S是需要有低待機功率和緊湊的電路板尺寸， 如IoT應用理想的解決方案。
特性
供電范圍：1-5V
輸出電壓范圍：2.2V-5V
超低靜態電流（無開關動作時）：2µA
輸出斷開功能，短路保護功能
輸出能力
1.0V→3.3V:0.1A; 1.8V→3.3V:0.36A
3.7V→5.0V:0.1A; 3.0V→3.7V:0.8A
1.8V→3.3V:0.3A; 2.0V→3.7V:0.35A
輸出到輸入防倒灌保護
VIN>VOUT時切換為直通模式
最高94%效率
內置同步整流
電流模控制
邏輯控制關機
過溫保護功能
SOT23-6L封裝
應用
鍵盤、鼠標、玩具、TWS、平板MID、智能手機、麥克風、單節干電池、紐扣電池應用等。

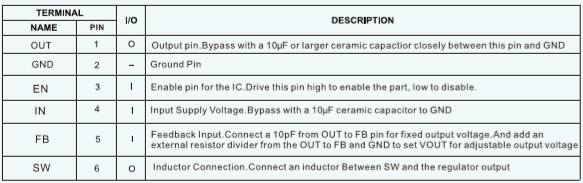

管腳排列及定義

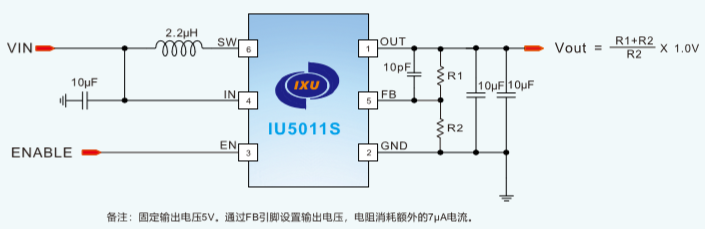

典型應用圖
