概述
HTA8127是一款內置升壓的單聲道D類音頻功 率放大器，其支持單節鋰電、雙節鋰電串聯、 5V、12V等多種輸入，升壓后的電壓提供給功 放供電，功放支持單聲道BTL輸出。
HTA8127內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8127內部集成免濾波器調制技術， 能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內 過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
特點
・輸出功率(fIN=1kHz, RL=4Ω)
雙鋰電7.4V：44W (VOUT=18V, THD+N= 10%)
三鋰電12V：77W (VOUT=24V, THD+N = 10%)
・VBAT供電范圍：2.7V至VOUT
・D類功放擴頻功能
・模擬差分/單端輸入
・內置升壓電路：可調節的升壓值和升壓限流
・保護功能：過流/過熱/欠壓異常/過壓保護功能
・無鉛無鹵封裝，ETSSOP28 (EP UP)
應用
・智能音響 ・無線音響 ・便攜式音箱 ・2.1聲道小音箱・拉桿音箱 ・便攜式游戲機

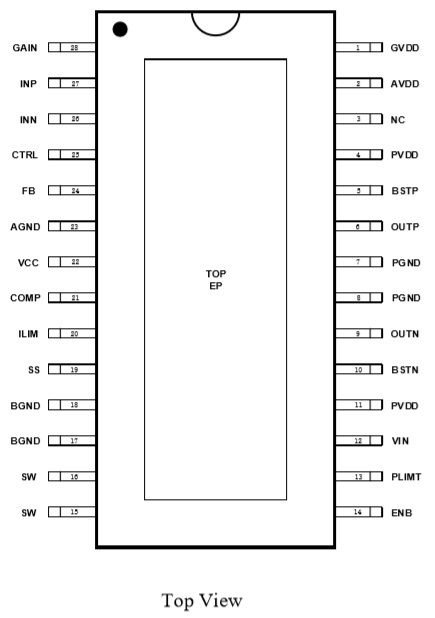

引腳信息

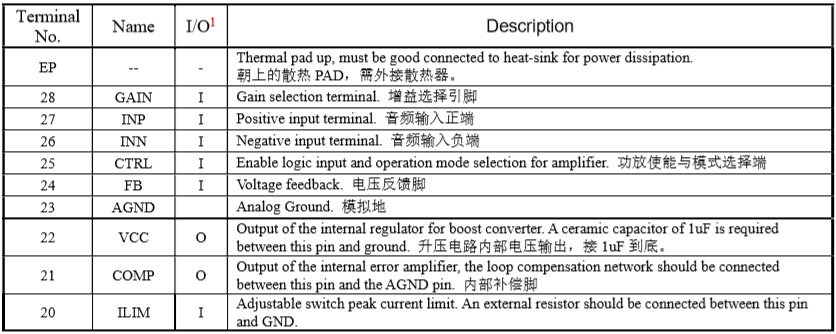

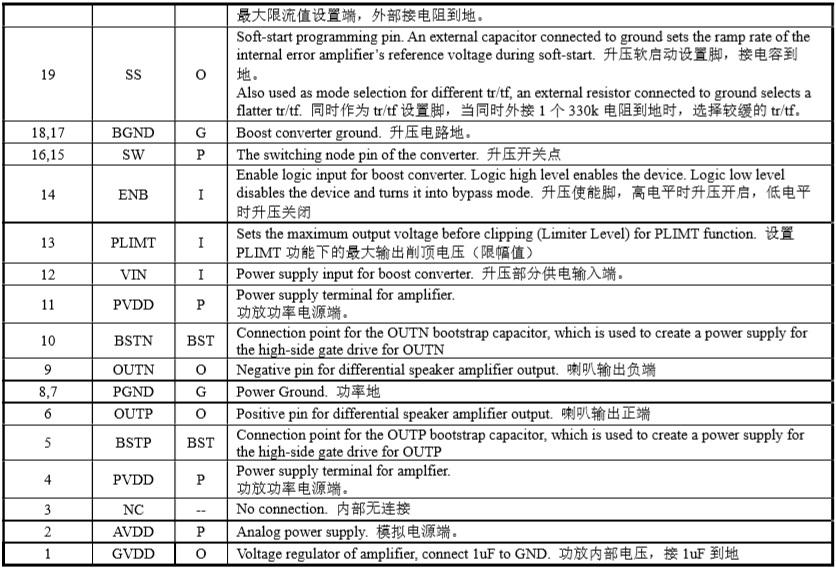

引腳定義

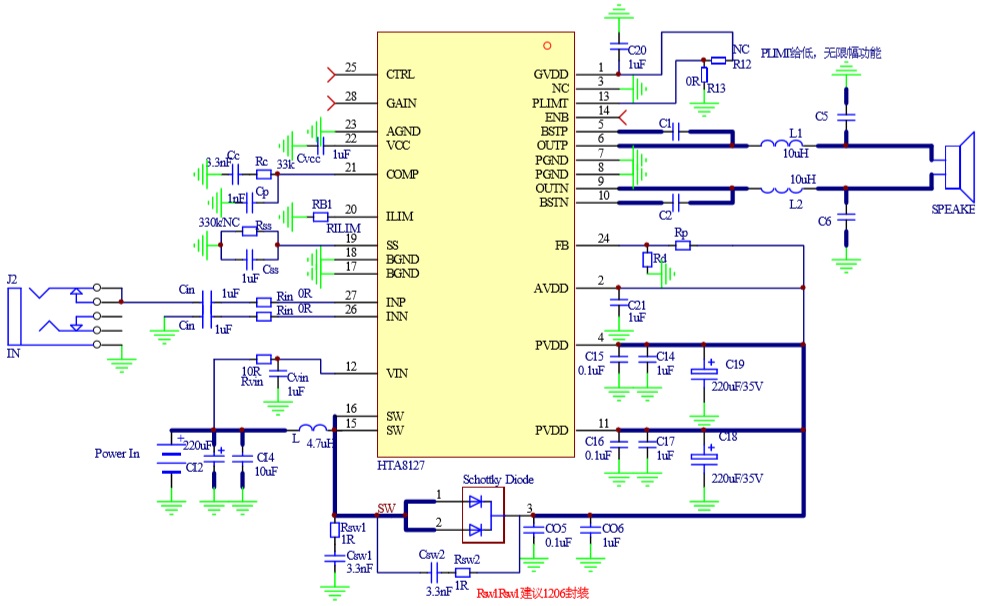

典型應用圖
