概述
CS5160D是一款鋰離子電池線性充電器，適用于空間受限型便攜式應用的系統電源路徑管理，兼顧多種類型太陽能板充電及適配器輸入，支持1mA-1.5A的充電電流。USB輸入電流限制精度和啟動序列使得這款芯片能夠符合USB-IF涌入電流規范。
CS5160D具有動態電源路徑管理(DPPM)功能，可在為系統供電的同時獨立為電池充電。當輸入電流限制引起系統輸出降至DPPM閾值時，DPPM電路將減少充電電流。輸入動態電源管理(VIN-DPM)可防止因錯誤配置USB電源而引起的系統崩潰，并且可最大程度地提高能夠從適配器中獲得的功率,此功能當使用太陽能板供電時，內部電路能夠自動跟蹤太陽能板的最大功率點，最大限度地利用太陽能板的輸出功率，非常適合利用太陽能板供電的應用。
CS5160D具有完善的保護功能，包括輸入欠壓和過壓保護、輸出欠壓和過壓保護、芯片溫度調節和保護，充電超時保護、電池過壓和短路保護、電池溫度保護。此外芯片通過外接的兩路LED指示燈，可對充電過程實現全程監控。
描述
零功耗運輸模式
工作電壓：3.6V-8V，輸入耐壓33V，8.6V過壓保護
完全符合USB充電器標準
針對墻式充電器的高達1.5A 的可編程輸入電流限制
最大輸入電流可直接通過管腳選100mA和500mA檔位
100mA最大電流限制可確保充電符合USB-IF標準
太陽能板最大功率點跟蹤MPPT功能
低至1mA有效充電電流，外部編程高至1.5A充電電流
充電終止電流外部獨立可調
集成的動態電源路徑管理(DPPM) 功能可同時獨立，進行系統供電和電池充電
NTC功能
可編程充電超時保護
專有啟動序列可限制浪涌電流
支持雙LED充電狀態指示
版本對應
CS5160DA→4.2V截止電壓
CS5160DB→4.35V截止電壓
CS5160DC→4.4V截止電壓
應用
藍牙音箱、耳機、POS機、利用太陽能板充電等

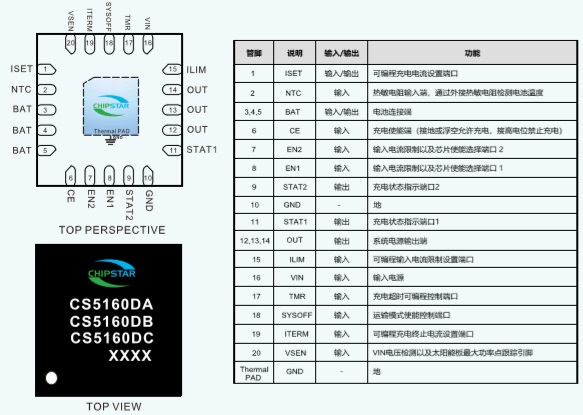

管腳排列及定義

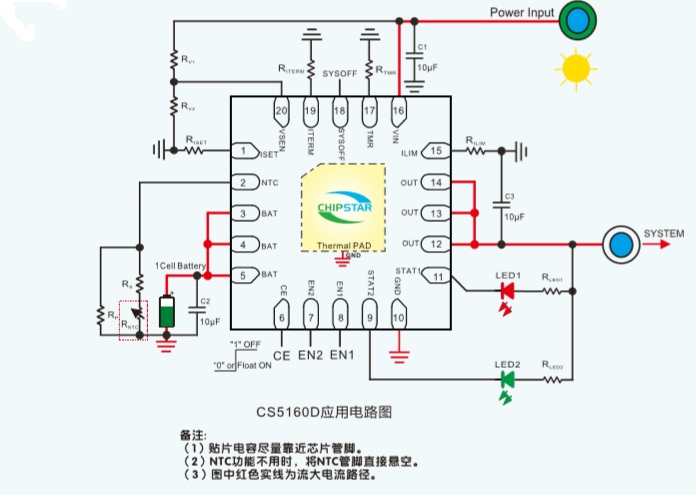

典型應用圖
