概述
ACM8636一款2.1通道數字輸入音頻功率放大器。供電電壓范圍在4.5V-26.4V。在2.1通道工作模式， 2 x 8歐+4歐負載下，THD1%輸出功率可以達到2×30W+60W 。
ACM8635提供了一個高度集成的解決方案，內部集成先進的音頻處理能力, 例如：輸入混頻器，音量控制，12段EQ用于L&R通道，7段EQ用于低音通道，虛擬低音，低音和語音增強，動態范圍控制(DRC)和自動增益限制器(AGL)等。
ACM8636 Class H控動態升壓功能為電池供電系統提供了提高效率、降低功耗的整機方案。采用QFP-48封裝。
特征
. 靈活的供電電壓配置
-PVDD: 4.5V到26.4V
-DVDD和I/O 電壓: 3.3V或1.8V
.輸出功率
-2×30W, 立體聲通道(8Ω, 24V, THD+N =1%)
-60W, 低音通道(4Ω, 24V, THD+N =10%)
.出色的音頻性能
-THD+N ≤ 0.02% @1W, 1kHz, PVDD = 12V
-SNR 信噪比112dB (A 加權)
-底噪≤37uV
.數字音頻接口
-I2C可選4個器件通信地址
-I2S, Left-justified, Right-justified, TDM 音頻格式
-3-線數字音頻輸入,無需MCLK
-輸入采樣率支持 32kHz, 44.1kHz/48kHz,88.2kHz/96kHz
-SDOUT數字音頻輸出支持回聲消除– AEC
.先進的音效算法
-支持數字/模擬增益調整
-靈活的左或右通道輸入信號路由混合
-左右通道獨立的2×11個BQs和6段低音BQs支持頻響靈活調整
-3段DRC，提前能量預測結合后端均衡器，實現平滑的多段音效控制
.保護機制
-FAULT狀態通過I/0和I2C寄存器輸出
-OCP過流保護
-OTP過熱保護
-UVLO過壓和欠壓保護
-數字音頻時鐘錯誤保護
應用
便攜音箱:藍牙音箱,語音助手音箱；家庭音頻:電視，聲霸，STB盒子，家庭影院；筆記本、臺式機等
管腳定義

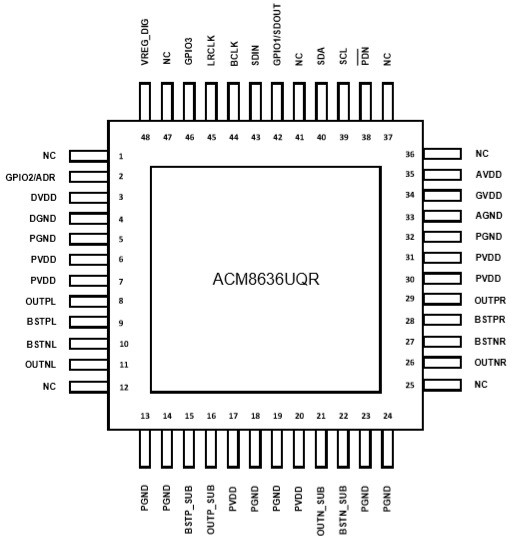

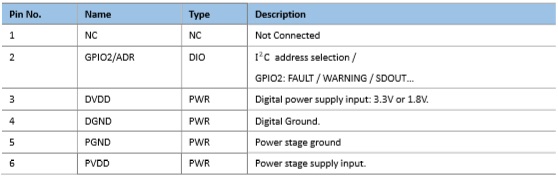

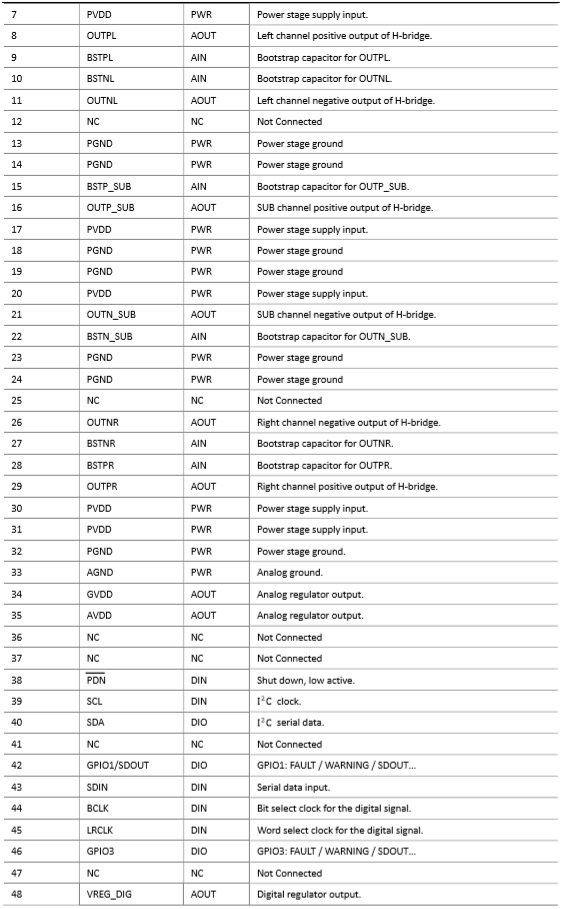

ACM8636UQR(散熱片在頂部）

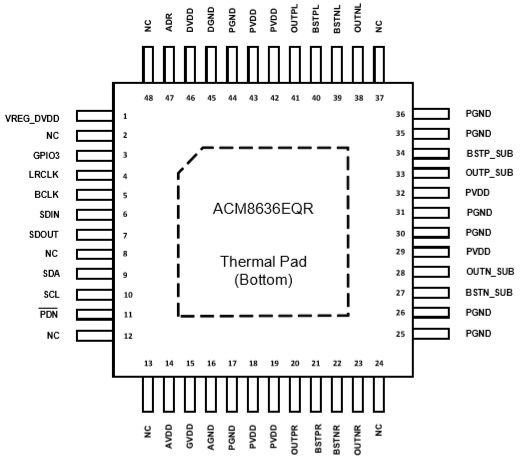

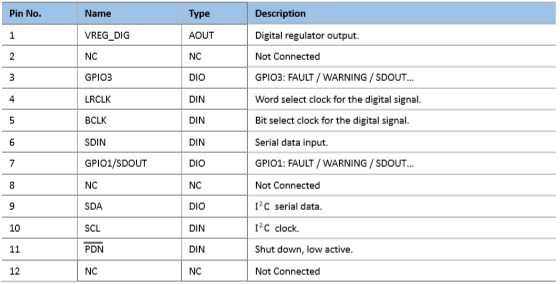

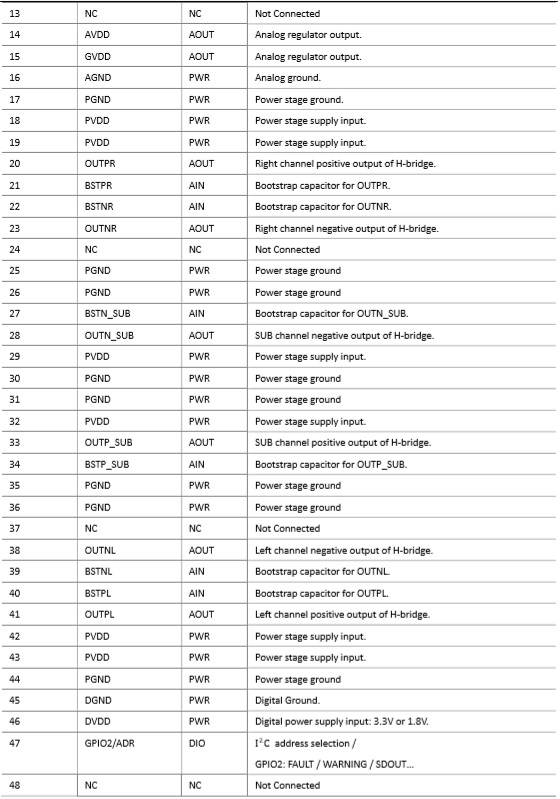

ACM8636EQR(散熱片在底部）
典型應用圖

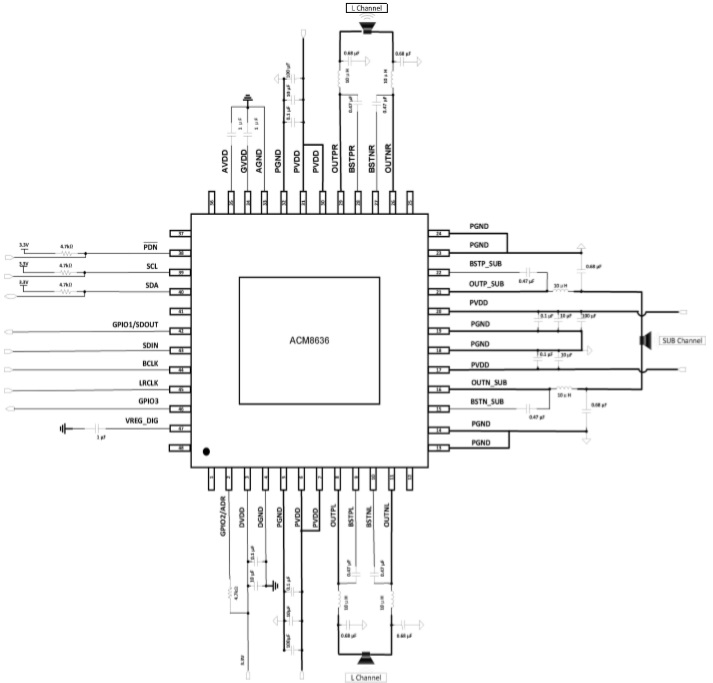

ACM8636UQR(散熱片在頂部）

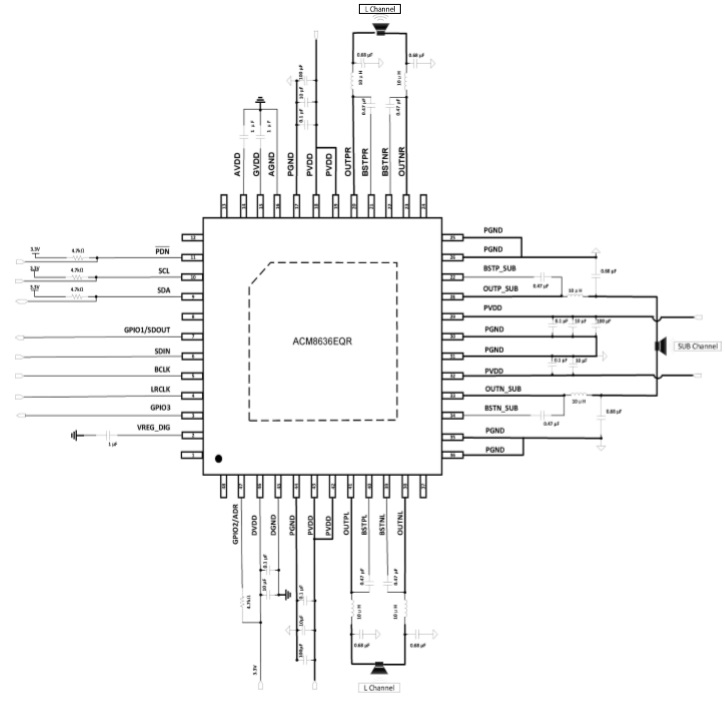

ACM8636EQR(散熱片在底部）
