概述

HTN5157是一顆異步電流模式DCDC升壓控 制器，支持寬工作電壓范圍（2.8V-45V）應用。

HTN5157內置柵極驅動器，通過GATE管腳驅動外置NMOS。

HTN5157通過RT管腳外接電阻調整開關頻率， 開關頻率范圍為100KHz-1000KHz。

HTN5157通過CS管腳外接電阻調整電感峰值電流。

HTN5157采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。

HTN5157通過EN可以控制開啟和關斷。

特點

・寬輸入電源范圍2.8V-45V

・開關頻率可調100K-1000KHz

・開關MOS過流閾值可調

・欠壓保護和過熱關斷保護

・無鉛封裝，ESOP8

應用

藍牙/ Wi-Fi音箱、充電 、移動電源、電子煙、大功率應急電源等。

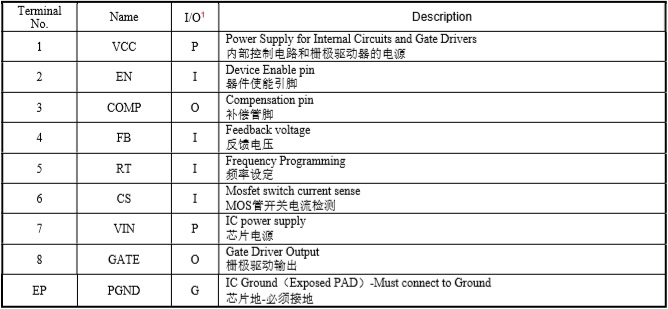

管腳排列及定義

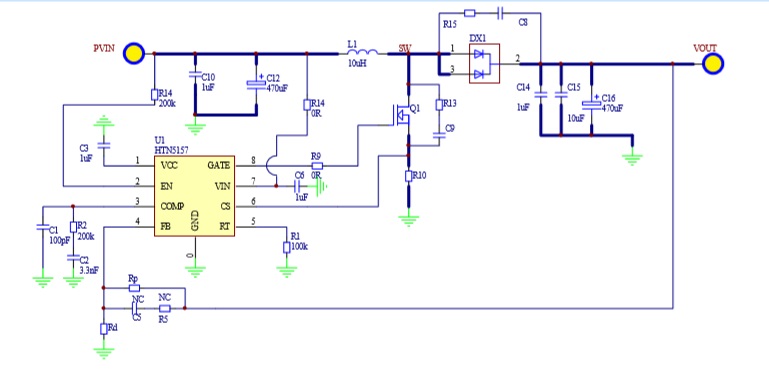

應用原理圖

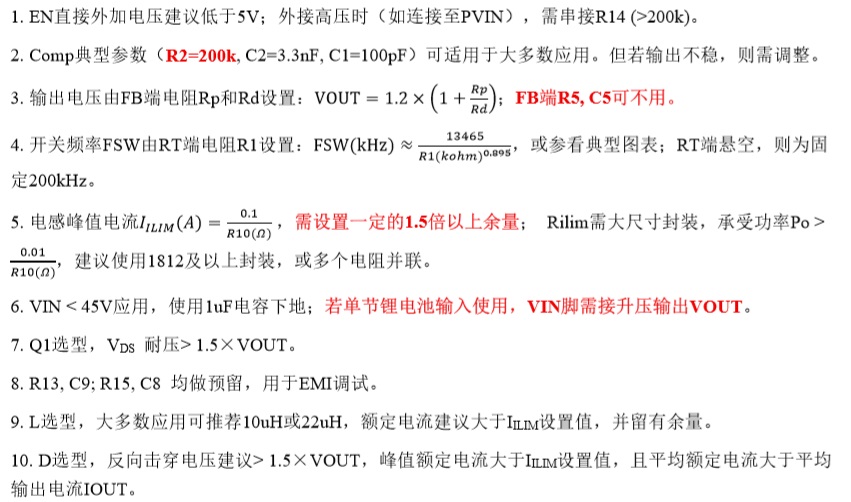

設計說明
